Estructura de paneles solares

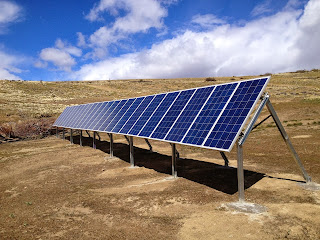

Las estructuras para anclar los paneles solares son generalmente de aluminio con tornillería de acero inoxidable para asegurar una máxima ligereza y una mayor durabilidad en el tiempo. Las estructuras pueden ser estándares para las medidas más habituales (superficie, orientación e inclinación -tanto en horizontal, como en vertical-).
La estructura suele estar compuesta de ángulos de aluminio, carril de fijación, triángulo, tornillos de anclaje (triángulo-ángulo), tornillo allen (generalmente de tuerca cuadrada, para la fijación del módulo) y pinza zeta (para la fijación del módulo y cuyas dimensiones dependen del espesor del módulo1 )

Paneles solares y su construccion

Los lingotes cristalinos son cortados en discos finos como una oblea, pulidos para eliminar posibles daños causados por el corte. Se introducen dopantes (impurezas añadidas para modificar las propiedades conductoras) dentro de las obleas, y se depositan conductores metálicos en cada superficie: una fina rejilla en el lado donde da la luz solar y usualmente una hoja plana en el otro. Los paneles solares son construidos con estas celdas cortadas en forma apropiada. Para protegerlos de daños en la superficie frontal causados por radiación o por el mismo manejo de éstos se los enlaza en una cubierta de vidrio y se cimentan sobre un sustrato (el cual puede ser un panel rígido o una manta blanda). Se realizan conexiones eléctricas en serie-paralelo para determinar el voltaje de salida total. La cimentación y el sustrato deben ser conductores térmicos, ya que las celdas se calientan al absorber la energía infrarroja que no es convertida en electricidad. Debido a que el calentamiento de las celdas reduce la eficacia de operación es deseable minimizarlo. Los ensamblajes resultantes son llamados paneles solares o grupos solares.

Tecnologia solar

La era moderna de la tecnología de potencia solar no llegó hasta el año 1954 cuando los Laboratorios Bell, descubrieron, de manera accidental, que los semiconductores de silicio dopado con ciertas impurezas, eran muy sensibles a la luz.
Estos avances contribuyeron a la fabricación de la primera célula solar comercial con una conversión de la energía solar de, aproximadamente, el 6%. La URSS lanzó su primer satélite espacial en el año 1957, y los EEUU un año después. En el diseño de éste se usaron células solares creadas por Peter Iles en un esfuerzo encabezado por la compañía Hoffman Electronics.
La primera nave espacial que usó paneles solares fue el satélite norteamericano Vanguard 1, lanzado en marzo de 1958.4 Este hito generó un gran interés en la producción y lanzamiento de satélites geoestacionarios para el desarrollo de las comunicaciones, en los que la energía provendría de un dispositivo de captación de la luz solar. Fue un desarrollo crucial que estimuló la investigación por parte de algunos gobiernos y que impulsó la mejora de los paneles solares.
En 1970 la primera célula solar con heteroestructura de arseniuro de galio (GaAs) y altamente eficiente se desarrolló en la extinta URSS por Zhorés Alfiórov y su equipo de investigación.

Energia Solar: Termino fotovoltaico

El término fotovoltaico proviene del griego φώς:phos, que significa “luz” y voltaico, que proviene del campo de la electricidad, en honor al físico italiano Alejandro Volta, (que también proporciona el término voltio a la unidad de medida de la diferencia de potencial en el Sistema Internacional de medidas). El término fotovoltaico se comenzó a usar en Inglaterra desde el año 1849.
El efecto fotovoltaico fue reconocido por primera vez en 1839 por el físico francés Becquerel, pero la primera célula solar no se construyó hasta 1883. Su autor fue Charles Fritts, quien recubrió una muestra de selenio semiconductor con un pan de oro para formar el empalme. Este primitivo dispositivo presentaba una eficiencia de sólo un 1%. En 1905 Albert Einstein dio la explicación teórica del efecto fotoeléctrico. Russell Ohl patentó la célula solar moderna en el año 1946, aunque Sven Ason Berglund había patentado, con anterioridad, un método que trataba de incrementar la capacidad de las células fotosensibles.

Paneles Solares y las Celulas Solares

Cuando es expuesto a luz solar directa, una celda de silicio de 6 cm de diámetro puede producir una corriente de alrededor 0,5 amperios a 0,5 voltios (equivalente a un promedio de 90 W/m², en un rango de usualmente 50-150 W/m², dependiendo del brillo solar y la eficacia de la celda). El arseniuro de galio es más eficaz que el silicio, pero también más costoso.
Las células de silicio más comúnmente empleadas en los paneles fotovoltaicos se puede dividir en tres subcategorías:
Las células de silicio monocristalino están constituidas por un único cristal de silicio. Este tipo de células presenta un color azul oscuro uniforme.
Las células de silicio policristalino (también llamado multicristalino) están constituidas por un conjunto de cristales de silicio, lo que explica que su rendimiento sea algo inferior al de las células monocristalinas. Se caracterizan por un color azul más intenso.
Las células de silicio amorfo. Son menos eficientes que las células de silicio cristalino pero también menos costosas. Este tipo de células es, por ejemplo, el que se emplea en aplicaciones solares como relojes o calculadoras.

Materiales de celdas solares

Silicio cristalino y arseniuro de galio son la elección típica de materiales para celdas solares. Los cristales de arseniuro de galio son creados especialmente para uso fotovoltaico, mientras que los cristales de silicio están disponibles en lingotes estándar más baratos producidos principalmente para el consumo de la industria microelectrónica. El silicio policristalino tiene una menor eficacia de conversión, pero también menor coste.

Division de placas solares

Los paneles fotovoltaicos se dividen en:
Cristalinas
Monocristalinas: se componen de secciones de un único cristal de silicio (Si) (reconocibles por su forma circular u octogonal, donde los 4 lados cortos, si se puede apreciar en la imagen, se aprecia que son curvos, debido a que es una célula circular recortada).
Policristalinas: cuando están formadas por pequeñas partículas cristalizadas.
Amorfas: cuando el silicio no se ha cristalizado.
Su efectividad es mayor cuanto mayores son los cristales, pero también su peso, grosor y coste. El rendimiento de las primeras puede alcanzar el 20% mientras que el de las últimas puede no llegar al 10%, sin embargo su coste y peso es muy inferior.
El coste de los paneles fotovoltaicos se ha reducido de forma constante desde que se fabricaron las primeras células solares comerciales1 y su coste medio de generación eléctrica ya es competitivo con las fuentes de energía convencionales en un creciente número de regiones geográficas, alcanzando la paridad de red.

Paneles Solares y células fotovoltaicas

Los paneles o módulos fotovoltaicos (llamados comúnmente paneles solares, aunque esta denominación abarca otros dispositivos) están formados por un conjunto de celdas (células fotovoltaicas) que producen electricidad a partir de la luz que incide sobre ellos (energía solar fotovoltaica). El parámetro estandarizado para clasificar su potencia se denomina potencia pico, y se corresponde con la potencia máxima que el módulo puede entregar bajo unas condiciones estandarizadas, que son:
Radiación de 1000 W/m²
Temperatura de célula de 25 °C (no temperatura ambiente).

Paneles y Energia Renovable Solar

Los paneles fotovoltaicos: están formados por numerosas celdas que convierten la luz en electricidad. Las celdas a veces son llamadas células fotovoltaicas, del griego "fotos", luz. Estas celdas dependen del efecto fotovoltaico por el que la energía lumínica produce cargas positiva y negativa en dos semiconductores próximos de diferente tipo, produciendo así un campo eléctrico capaz de generar una corriente.

Energia solar como usarla?

Un calentador solar de agua usa la energía del Sol para calentar un líquido, el cual transfiere el calor hacia un compartimento de almacenado de calor. En una casa, por ejemplo, el agua caliente sanitaria puede ser calentada y almacenada en un depósito de agua caliente.
Los paneles tienen una placa receptora y conductos por los que circula líquido adheridos a ésta. El receptor (generalmente recubierto con una capa selectiva utilizado o almacenado). El líquido calentado es bombeado hacia un aparato intercambiador de energía (una bobina dentro del compartimento de almacenado o un aparato externo) donde deja el calor y luego circula de vuelta hacia el panel para ser recalentado. Esto provee una manera simple y efectiva de transferir y transformar la energía solar.

Que es un panel solar?

Un panel solar (o módulo solar) es un dispositivo que aprovecha la energía de la radiación solar. El término comprende a los colectores solares utilizados para producir agua caliente (usualmente doméstica) mediante energía solar térmica y a los paneles fotovoltaicos utilizados para generar electricidad mediante energía solar fotovoltaica.

Como funcionan las placas solares

El sol libera muchas partículas de energía diferentes, pero sólo los fotones son necesarios para generar energía solar. El fotón actúa como un martillo en movimiento, únicamente cuando las placas negativas se colocan de forma particular hacia el sol, por lo que los fotones bombardean esos átomos de silicio y fósforo, rompiendo electrones y liberando algunos.
La electricidad generada por una única célula solar no es mucha, pero unidas todas por los hilos conductores permite generar más energía. Lo que no se utiliza vuelve nuevamente a las placas negativas y el proceso comienza otra vez.

Placas Solares

Las placas negativas -con fósforo- y las positivas -con boro- se intercalan en el panel con hilos conductores entre ellos.
A su vez, estos paneles están recubiertos de cristal no reflectante. También tienen un inversor, que transforma la corriente continua generada en corriente alterna.

Paneles Solares: De que material están construidos?

Los paneles solares están compuestos de silicio, que hoy en día se utiliza en otras cosas, como por ejemplo en las computadoras. El silicio despojado de impurezas es un material ideal para transmitir electrones. Cada átomo tiene espacio para ocho electrones, aunque en estado natural solo llevan cuatro, por lo que tienen espacio para cuatro más. Cuando se chocan, se crea un fuerte vínculo pero no están cargados ni positiva ni negativamente.
Por esta razón, los paneles solares están hechos de silicio mezclado con otros materiales que generan cargas positivas o negativas, como por ejemplo el fósforo que tiene cinco electrones y el boro que tiene tres. Esto es así porque se deben crear cargas positivas y negativas para generar la electricidad.

Como trabaja un panel solar?

Sin duda alguna la era de la energía producida por el petróleo está llegando a su fin, y debemos centrarnos en nuevas energías que sean renovables y menos contaminantes, como la energía solar, eólica o hidráulica. Por eso queremos contarte cómo funciona un panel solar y convierte los rayos del sol en energía.

Variantes de Paneles de Solares

El “Panel Solar Híbrido” es un panel que integra la energía solar fotovoltaica y la térmica en un único dispositivo.
Las dos variantes del panel están adaptadas al medio en el que se utilizan:
En el panel solar híbrido utilizado en edificaciones, el calor existente en las células fotovoltaicas es transferido a un absorbedor de temperatura integrado en su parte posterior. El serpentín es recorrido por un fluido calor-portante, dicho fluido llega al intercambiador de calor del acumulador de agua caliente, donde cede el calor. El sistema, además de permitir la cogeneración de energía eléctrica y calor, permite aumentar la producción eléctrica al refrigerar los paneles solares.
En el panel empleado en huertas solares se sustituye el acumulador de agua por un sistema de refrigeración basado en radiadores que enfrían el fluido calor-portante por convección de aire. De esta forma el Panel Solar Híbrido se usa como un panel solar fotovoltaico refrigerado, concentrando su función en la producción de electricidad.
La vida útil de la instalación es más prolongada debido a que la temperatura de trabajo de los Paneles es más baja.

Tipos de Paneles Solares

Paneles de formato “baldosa o teja”: Son paneles de pequeño tamaño, y están especialmente pensados para ser combinados en gran número, de forma que cubran grandes superficies.
Paneles con sistemas de concentración: A través de una superficies reflectantes, concentra la luz sobre los diferentes paneles fotovoltaicos. Aunque el porcentaje de conversión tienda a no variar, una misma superficie de panel producirá más electricidad ya que recibe una cantidad concentrada de fotones.
Paneles solares bifaciales: Son paneles especiales basados en un tipo de panel capaz de transformar en electricidad la radiación solar que le recibe por absolutamente cualquiera de sus dos caras.

Colectores Solares

Los colectores solares tienen una placa receptora y tubos por los que circula liquido adheridos a ésta. El receptor asegura que la radiación solar se transforme en calor, mientras que el liquido que circula por los tubos transporta el calor hacia donde puede ser utilizado o almacenado.

Como funcionan los paneles solares?

Los paneles solares funcionan de la siguiente manera: los rayos solares impactan sobre la superficie del panel, penetrando es este y siendo absorbidos por materiales semiconductores, como el Silicio o el arseniuro de galio.
Dichos paneles son módulos que aprovechan la energía de los rayos solares. Estos módulos comprenden a los colectores solares, utilizados para producir agua caliente y a los paneles fotovoltaicos usados para generar energía. Los fotovoltaicos están compuestos por numerosas celdas que transforman la luz en electricidad, dichas celdas a veces son llamadas células fotovoltaicas, lo que significa “luz-electricidad” y dependen del efecto fotovoltaico para poder transformar la energía del sol y hacer que una corriente pase por dos placas con cargas eléctricas opuestas. El parámetro estándar para medir su potencia se denomina potencia pico. Cuando son expuestos a la luz solar una celda de Silicio de 6 centímetros de diámetro puede producir una corriente de alrededor 0,5 amperios a 0,5 voltios.

Energia Solar

En lo que respecta a esos paneles fotovoltaicos, es importante destacar que se encuentran formados por unas cuantas celdas que se encargan de convertir la luz en electricidad. Estas mismas celdas son también conocidas como células fotovoltaicas, que significa “luz-electricidad”. Estas son dependientes del efecto fotovoltaico, para poder transformar la energía del Sol, y de esta manera hacer que una corriente pase entre dos placas con cargas eléctricas opuestas.

Que es un Panel Solar

Un panel solar es una especie de módulo que tiene como objetivo intentar aprovechar la mayor cantidad de energía que proviene de la radiación solar. El término que se utiliza para definirlo proviene de los colectores solares, que eran utilizados para poder obtener agua caliente, comúnmente con fin doméstico y a los paneles fotovoltaicos utilizados para generar electricidad.

Que son las placas solares

Un panel solar es básicamente un modulo que cumple una función, y dicha función es aprovechar la energía generada por la radiación solar, o en otras palabras, generar energía eléctrica a través de la energía solar. Si queremos vivir en un mundo basado en la ecología, los paneles de energía solar son indispensables.

Los paneles solares se forman por celdas que se encargan de convertir la luz solar en electricidad, la cual se emplea en las redes eléctricas terrestres, o bien, como ya hemos dicho, en autos y barcos.
Originalmente solían ser aparatos de alto costo, pero con el aumento en la producción y el uso de otro materiales los precios han bajado, y lo seguirán haciendo.

Energía renovable: energía hidroeléctrica

La imagen de los molinos de agua, hidroeléctricas o de electricidad mediante la captura de agua apareció a mediados del siglo XIX. El agua torna una turbina que acciona un generador eléctrico que inyecta el kilovatios hora en la red.

Energía hidroeléctrica representa el 19% de la producción total de electricidad en el mundo y 13% en  por ejemplo Francia. Es la fuente de energía renovable más usada. Sin embargo, cualquier potencial hidroeléctrico global aún no es explotado.


Para obtener más información o descargar la energía hidráulica del' educativa.
